英语
俄语
阿拉伯语
西班牙语
中文简体
Publicación anterior
Lo que hace que los paneles de melamina con textura de madera en relieve 3D sean tan cautivadores es su capacidad para superar las limitaciones de la "decoración plana" que se encuentra en los paneles decorativos tradicionales: cuando desliza el dedo por la superficie, puede sentir claramente la textura ondulada, los poros empotrados y la veta sinuosa, logrando una unidad perfecta de experiencia visual y táctil.
Sin embargo, si bien el estampado profundo confiere al panel una calidad táctil excepcional, también crea diversos grados de "zonas de concentración de tensión" en la superficie del sustrato: cuanto más profundo es el estampado, mayor es el cambio estructural en la superficie del sustrato. Si la propia resistencia a la flexión, el módulo de elasticidad y la resistencia de la unión interna del sustrato son insuficientes, las áreas estampadas son propensas a deformarse, recuperarse o incluso agrietarse bajo tensión o cambios ambientales.

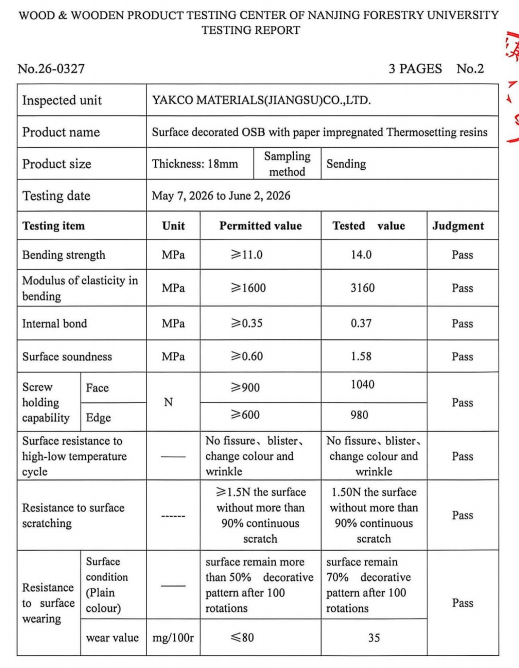

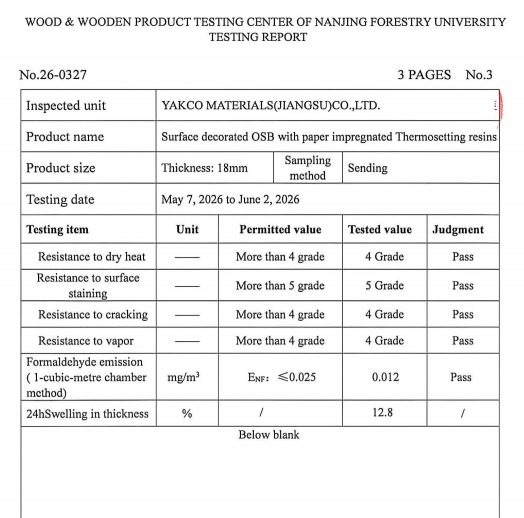

Los datos mecánicos del informe de pruebas sirven como criterio científico para medir si esta "estética estructural" es sólida.
Más: tecnología yakco
Resistencia a la flexión: el "esqueleto de flexión" del estampado 3D
La resistencia a la flexión refleja la capacidad del panel para resistir la fractura cuando se somete a fuerzas de flexión externas.
Para los paneles 3D con relieve profundo, la textura elevada y empotrada significa que la superficie del panel no es un plano completamente uniforme y la distribución de la tensión se vuelve más compleja bajo carga.
La norma exige una resistencia a la flexión ≥ 11,0 MPa y el valor probado alcanzó 14,0 MPa, superando el requisito en un 27 %.
Esto significa que incluso con un estampado profundo en la superficie, el panel aún mantiene suficiente rigidez estructural bajo carga (por ejemplo, estanterías, escritorios), evitando fracturas prematuras o deformaciones irreversibles debido a la concentración de tensiones en las áreas estampadas.
Módulo de elasticidad en flexión: la "memoria de forma" de las crestas en relieve
El módulo de elasticidad mide la capacidad del panel para volver a su forma original después de la deformación bajo carga: cuanto mayor sea el valor, mayor será la resistencia a la deformación y es menos probable que sufra una flexión permanente debido a su propio peso o fuerzas externas.
La norma exige ≥ 1600 MPa y el valor probado alcanzó los 3160 MPa, casi el doble que la norma.
Para los paneles de melamina con relieve 3D, la importancia de estos datos es particularmente pronunciada: con estructuras microscópicas elevadas y empotradas en la superficie, un alto módulo de elasticidad garantiza que las áreas en relieve no se aplanen gradualmente debido al "deslizamiento" debido al peso prolongado de la puerta del gabinete, las cargas de los estantes o los cambios de temperatura.
Las crestas de la veta tridimensional de la madera mantienen su nitidez inicial año tras año, sin perder nunca su "tridimensionalidad".
Fuerza de unión interna: la "estabilidad entre capas" de protuberancias y depresiones en relieve
La fuerza de unión interna mide la integridad de la unión entre las capas internas del sustrato.
Durante el proceso de prensado en caliente de estampado profundo, se aplica una presión significativa a la superficie del sustrato; Si la fuerza de unión interna es insuficiente, la estructura entre capas en las protuberancias estampadas puede desarrollar microfisuras o aflojamiento.
La norma requiere una fuerza de unión interna ≥ 0,35 MPa y el valor probado fue de 0,37 MPa, superando el requisito.
Este valor asegura que las capas internas estén firmemente unidas sin espacios; Incluso con una profundidad de relieve considerable, el sustrato no experimentará ampollas en la superficie ni un relieve borroso debido a la delaminación.
Densidad del sustrato: la "lógica subyacente" de la claridad del relieve
La densidad del sustrato afecta directamente el efecto de formación y la durabilidad del estampado.
Una densidad demasiado baja impide un estampado claro; una densidad demasiado alta aumenta la dificultad de mecanizado y el peso del panel.
La densidad del producto midió 0,72 g/cm³, ubicándolo en el rango medio-alto del estándar nacional, equilibrando la definición del estampado y la procesabilidad.
La densidad uniforme garantiza que la profundidad y claridad del relieve sean muy consistentes en diferentes áreas del mismo panel, evitando colapsos localizados o vetas borrosas.
Solidez de la superficie: la "fuerza de unión" entre la capa decorativa en relieve y el sustrato
La capa decorativa en superficies con relieves profundos se estira o comprime en las áreas estampadas, lo que impone mayores exigencias a la resistencia de la unión.
La solidez de la superficie probada alcanzó 1,58 MPa, es decir, 2,6 veces el valor estándar.
Estos datos significan que incluso en los puntos de relieve más profundos (como los poros de la madera empotrados), el papel decorativo permanece firmemente adherido al sustrato, sin delaminación, formación de ampollas ni curvaturas en los bordes.
Cada tramo de la capa decorativa durante el proceso de estampado está respaldado por una fuerza de unión suficiente.
Conclusión
El atractivo estético del panel de melamina con textura de madera en relieve 3D radica en hacer que la veta de la madera cobre vida, pero la verdadera calidad industrial radica en garantizar que esta tridimensionalidad "viva" no colapse, se deforme o se desdibuje durante décadas de uso.
Resistencia a la flexión de 14,0 MPa, módulo de elasticidad de 3160 MPa, resistencia de unión interna de 0,37 MPa, densidad de 0,72 g/cm³ y solidez de la superficie de 1,58 MPa: cada punto de datos refuerza el "esqueleto" del estampado.
Al elegir paneles en relieve 3D, recuerde: la profundidad visible de la textura depende de la resistencia mecánica invisible.
Sólo un sustrato estructuralmente sólido puede soportar una belleza tridimensional que resista el paso del tiempo.
Más: Tablero de melamina con textura de madera en relieve 3D
