英语
俄语
阿拉伯语
西班牙语
中文简体
Publicación anterior
Entre la amplia gama de patrones decorativos disponibles para paneles a base de madera revestidos con papel impregnado, el tablero de melamina Leather Design ocupa una posición única.
No imita la veta de la madera ni replica la piedra; en cambio, con una artesanía casi engañosa, "transfiere" los poros, la veta, el brillo flexible e incluso la calidez táctil del cuero genuino a la superficie de los paneles de madera.
Especialmente cuando se aplica la tecnología de estampado profundo, las texturas del cuero ya no son sólo una ilusión visual, sino que se convierten en una realidad táctil. A medida que su dedo se desliza, puede sentir claramente los altibajos granulares del grano del guijarro o la fina textura mate del cuero Nappa.
Más: tecnología yakco
Sin embargo, cuanto más realista sea la textura del cuero y más profundo sea el relieve, mayores serán las exigencias de carga mecánica sobre el sustrato.
El estampado profundo es esencialmente un proceso de "remodelación" de la estructura de la superficie del panel: aplica alta presión localizada al sustrato, creando deformaciones elevadas y rebajadas. Si la propia resistencia a la flexión, el módulo de elasticidad y la resistencia de la unión interna del sustrato son insuficientes, las áreas estampadas gradualmente retrocederán, colapsarán o incluso se agrietarán durante el uso; no importa cuán realista sea el patrón del cuero, se "desinflará" después de meses o años.

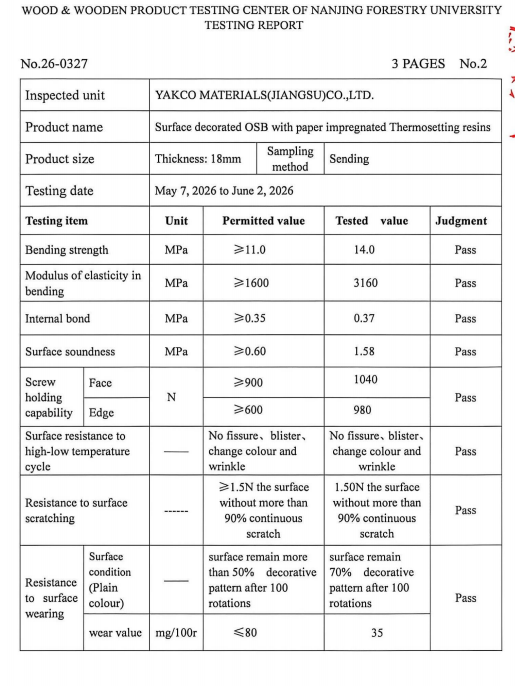

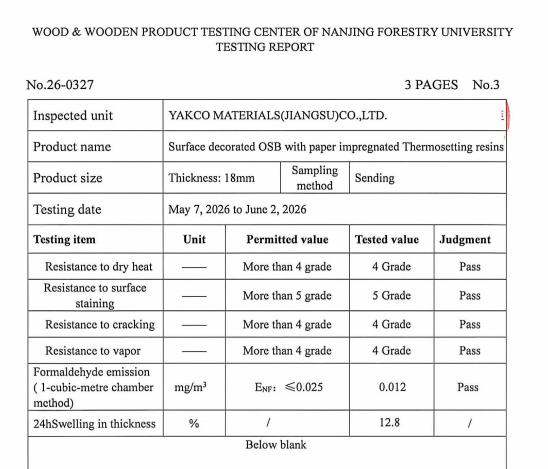

Los datos mecánicos en el informe de prueba sirven como base central para juzgar si un panel con textura de cuero puede realmente "verse y sentirse auténtico" mientras permanece "sin cambios con el tiempo".
Resistencia a la flexión: la "línea de base anti-colapso" del estampado de cuero profundo
El estampado profundo crea áreas densas elevadas y empotradas en la superficie del sustrato. Cuando se somete a presión vertical (como el peso de estar sentado u objetos pesados), la tensión se concentra en los bordes de los huecos y las raíces de las protuberancias.
Si la resistencia a la flexión es insuficiente, las áreas estampadas desarrollarán hendiduras permanentes bajo carga y la granularidad del grano del guijarro se "aplanará" gradualmente.
La norma exige una resistencia a la flexión ≥ 11,0 MPa y el valor probado alcanzó 14,0 MPa, superando el requisito en un 27 %.
Este margen garantiza que cuando los paneles de cuero se utilizan como escritorios, asientos de sillas, paneles laterales de sofás u otros componentes de carga, la veta tridimensional del relieve profundo permanezca tersa a largo plazo, sin perder sus capas táctiles debido al uso diario.
Módulo de elasticidad en flexión: la "rigidez a la fatiga" de las crestas del patrón de cuero
El refinamiento de las texturas del cuero depende en gran medida de la claridad de las crestas: ya sean las vetas gruesas del cuero granulado o las finas arrugas del cuero Nappa, ambas están definidas por crestas afiladas.
El módulo de elasticidad refleja la capacidad del material para resistir la deformación elástica: cuanto mayor sea el valor, mayor será la resistencia a la fluencia del material bajo cargas a largo plazo.
La norma exige ≥ 1600 MPa y el valor probado alcanzó los 3160 MPa, casi el doble del requisito. Esto significa que incluso si el panel de cuero se somete a una carga vertical prolongada desde las puertas de los gabinetes o el peso del escritorio, las crestas en relieve no se "relajarán" gradualmente debido a la gravedad o los cambios de temperatura, y los límites granulares del grano del guijarro permanecen claramente distinguibles.
Fuerza de unión interna: la "capa intermedia antidelaminación" de protuberancias en relieve
El proceso de prensado en caliente de estampado profundo aplica una presión desigual a la superficie del sustrato: las protuberancias se comprimen mientras que los huecos se estiran relativamente.
Esta tensión desigual pone a prueba la integridad de la unión entre las capas internas del sustrato. La fuerza de unión interna probada fue de 0,37 MPa (estándar ≥ 0,35 MPa).
Aunque sólo ligeramente por encima del estándar, este valor es especialmente crítico para el estampado profundo del cuero: garantiza que las partículas de grano que sobresalen no se "descascaren" debido a las microgrietas entre capas y que la capa decorativa en las zonas rebajadas no se separe del sustrato debido al estiramiento.
Densidad del sustrato: el "soporte subyacente" para la densidad del grano
La densidad del sustrato afecta directamente el efecto de formación del estampado profundo. Una densidad demasiado baja impide un relieve claro, dejando los bordes de la fibra borrosos; una densidad demasiado alta hace que los paneles sean demasiado pesados y acelera el desgaste de las herramientas.
La densidad medida de 0,72 g/cm³ lo coloca en el rango medio-alto del estándar nacional, equilibrando la claridad del estampado y la procesabilidad.
Más importante aún, la densidad uniforme garantiza que la densidad del grano sea muy consistente en las diferentes áreas del mismo panel, sin irregularidades como vetas claras en el centro y bordes borrosos.
Solidez de la superficie: la "promesa de delaminación cero" entre la capa decorativa de cuero y el sustrato
La capa decorativa de los paneles de cuero con relieve profundo sufre un máximo estiramiento y compresión durante el proceso de estampado.
Si la solidez de la superficie es insuficiente, el papel decorativo en los poros más profundos puede separarse fácilmente del sustrato, lo que produce "huecos" o "descamaciones" visibles. La solidez de la superficie probada alcanzó 1,58 MPa, 2,6 veces el valor estándar.
Estos datos significan que incluso en los rincones más profundos de la flor del cuero, la capa decorativa permanece completamente integrada con el sustrato; independientemente de los cambios de humedad o la limpieza repetida, no se producirá delaminación.
Conclusión
El verdadero valor del tablero de melamina Leather Design reside no solo en su experiencia visual y táctil convincentemente realista, sino también en el fuerte soporte mecánico que proporciona el sustrato debajo del relieve profundo.
Resistencia a la flexión de 14,0 MPa, módulo de elasticidad de 3160 MPa, resistencia de unión interna de 0,37 MPa, densidad de 0,72 g/cm³ y solidez de la superficie de 1,58 MPa: estos datos juntos forman una "red de seguridad mecánica" que garantiza que cada partícula de grano y cada arruga de la textura del cuero conserve su tersura y claridad originales durante décadas de uso.
Al elegir paneles de cuero, recuerde: cuanto más realista sea el tacto, más crítico será el sustrato.
La profundidad visible de la flor del cuero depende de la fuerza invisible de la mecánica.
